I2c Pull Up 저항 계산

오픈드레인은 mcu측에서 그라운드로.

I2c pull up 저항 계산. Texas instruments incorporated slva689 subject. 6 28 2018 3 45 52 pm. 풀업 저항 풀다운 저항 pull up pull down 입력단 회로 mcu나 임베디드 시스템을 구성할 때 입력부분을 설계해야 하는 경우가 있다. 3 3v기준에 pull up저항이 8k보다는 커야 한다고 해서 10k를 달자 smbus는 잘 되는데 i2c eeprom 이 갑자기 안되는 것이다.

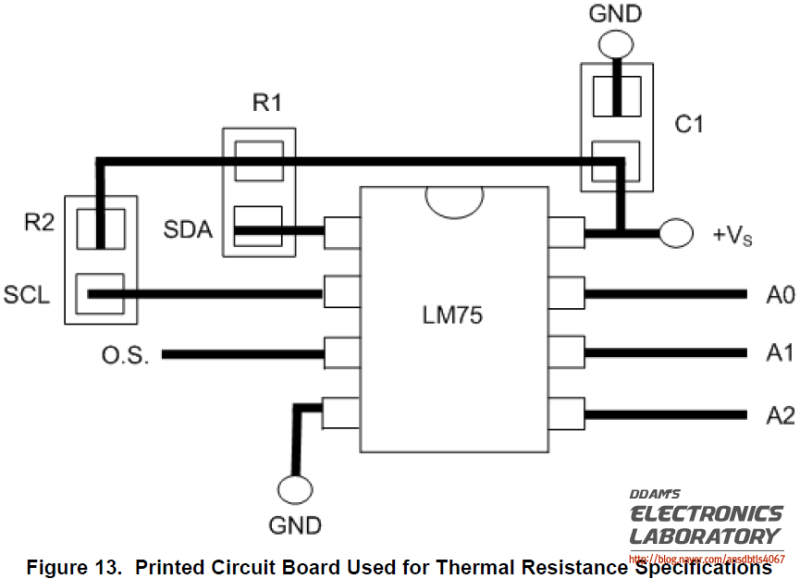

Ttl 과 cmos 차이 요즘은 거의 대부분의 칩이 cmos 이므로 오픈드레인이라고 보시면 됩니다. 이 차이가 큰가 보다. I2c 통신라인은 반드시 풀업저항이 필요합니다. 그 이유는 i2c통신 라인 자체가 오픈 콜렉터 오픈 드레인 이기 때문입니다.

하드웨어 i2c 구현이이를 지원하는 것을 보지 못했지만 오픈 컬렉터 드라이버를 사용하지 않고 저항을 통해 버스에 연결된 별도의 i o 핀에 마스터 출력 데이터가 있으면. 오픈콜렉터와 오픈드레인은 같은 의미입니다. Pull up resistors 풀 업 저항의 필요성 과 계산방법 misc dev resource e hcs support 온라인 서비스 지원센터에 오신걸 환영합니다. 전송 속도의 결정 일반적으로 i2c의 속도는 100k를 저속 400k를 고속으로 정의합니다.

여기서 입력 부분이라 하면 버튼이나 스위치 같은 물리적인 입력이 발. 풀업 저항에 대해 자세히 알고 싶으신 분은 아래 블로그를 참조해 주시길 바랍니다. 그러나 이러한 회로만으로는 오픈 드레인 회로에 전압이 걸리지 않는 상황 상태가 되기 때문에 sda와 scl 회로에 풀업 저항 pull up resistor 을 달아 전압을 공급해 줘야 합니다. Input으로 설정된 핀에는 5v vcc 또는 0v gnd 의 전압을 입력해주는 것이 일반적 입니다.

풀업 저항 pull up register 과 풀다운 저항 pull down register 에 앞서 플로팅 floating 이란. 전력을 절약하려면 풀업 pull up 저항을 vdd가 아닌 i o 핀에 연결하는 것이 좋습니다. 위 그림의 왼쪽 회로의 input에는 0v gnd 의 전압이 입력됩니다. I2c bus 풀업저항 결정.

위 그림의 i2c 버스의 풀업저항 rp 값을 결정하기 위해서는 vdd bus speed bus capacitance 3가지 변수에 의하여 결정되어야한다.
